Bouwtekening rechtstreeks op de vloer

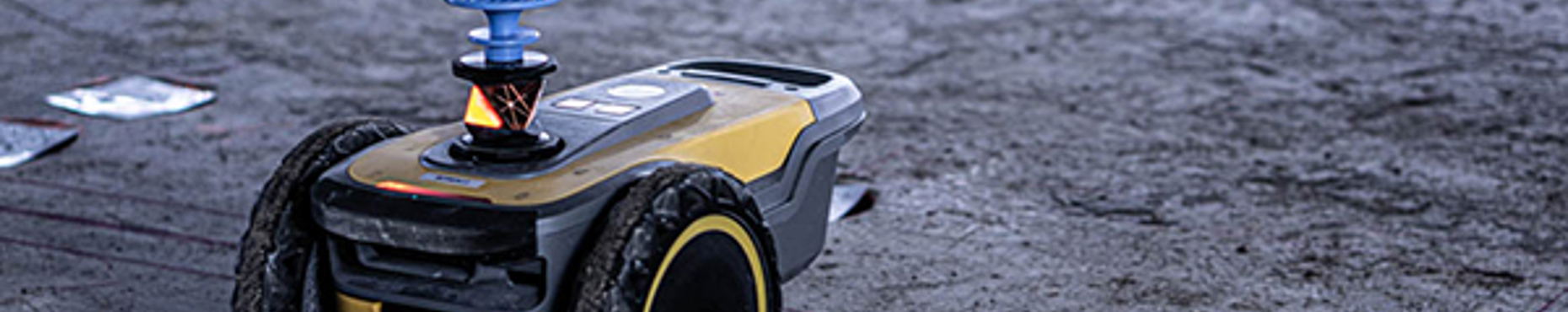

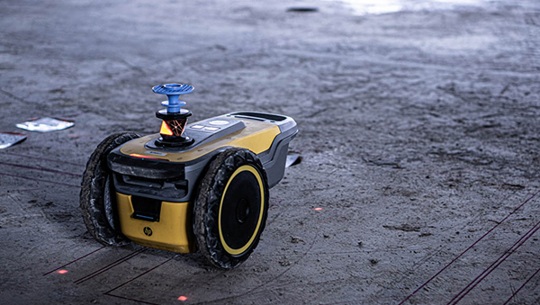

Bij traditionele maatvoering markeert een maatvoerder de belangrijkste punten en lijnen op de vloer. De uitvoerende partij moet vervolgens de overige informatie uit de bouwtekeningen halen. Met digitale lay-outmaatvoering kan dat anders. Een robot, zoals de HP SitePrint, print de indeling rechtstreeks op de bouwvloer. Niet alleen wandlijnen, maar ook deurzwaaien, ruimtenummers en aanvullende teksten. Zo beschikken de verschillende vakdisciplines over dezelfde visuele informatie op de plek waar ze die nodig hebben.

Praktijkvoorbeeld: hotels en zorginstellingen

Begunstigend lid L² Maatvoering past deze techniek toe bij de afbouw van hotels en zorginstellingen. De uitdaging zit hier niet zozeer in de oppervlakte, maar in de puntdichtheid: veel kleine ruimtes, deuren en details.

Met de HP SitePrint wordt de volledige lay-out op de vloer geprint. Waar de robot niet bij kan, bijvoorbeeld door PVC-leidingen, sparingen of kolommen, zetten maatvoerders de informatie handmatig uit.

Wat levert het op?

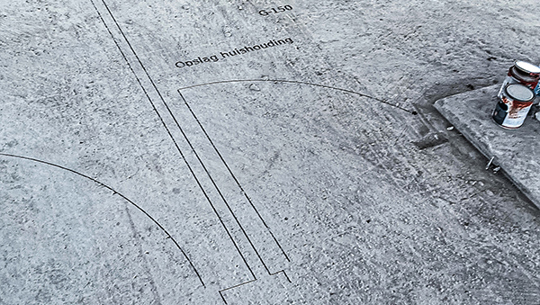

Een geprinte lay-out maakt de indeling direct zichtbaar, vermindert de noodzaak om informatie uit verschillende tekeningen te interpreteren en helpt uitvoeringsfouten te voorkomen. Bovendien blijft de print, afhankelijk van de omstandigheden op de bouwvloer, tot wel zes maanden zichtbaar. In tegenstelling tot traditionele smetlijnen vervaagt de geprinte informatie niet direct. Zo blijft de lay-out ook tijdens latere afbouwfasen beschikbaar. Daarbij blijft vakmanschap onmisbaar. Een robot kan een ontwerp printen, maar controleert niet automatisch of dat ontwerp klopt en of de bouwvloer geschikt is.

Digitale lay-outmaatvoering vervangt de maatvoerder dus niet. Het geeft hem een extra stuk gereedschap. De dienstverlening van L² Maatvoering voorkomt dat maatvoering een zoekplaatje wordt.

Meer informatie

Lees op de website van L² Maatvoering over maatvoering voor de afbouw.
